ArCADia 11 AddOns



Νέα προσέγγιση στο σχέδιο CAD.

Σχεδίαση αντικειμένων, γρήγορη δημιουργία αρχιτεκτονικής τεκμηρίωσης.

Add Ons

ArCADia 11 BIM – Αρχιτεκτονικό

Προορίζεται για τους αρχιτέκτονες και όλους όσους διαμορφώνουν και δημιουργούν μορφές δόμησης.

Δειτε Περισσοτερα

3

Το ArCADia-ARCHITECTURE περιέχει εξειδικευμένες αρχιτεκτονικές λειτουργίες και επιλογές για την επιτάχυνση της δημιουργίας τεκμηρίωσης, όπως: αυτόματες διατομές, αυτόματη διαστασιολόγηση ή δημιουργία λιστών.

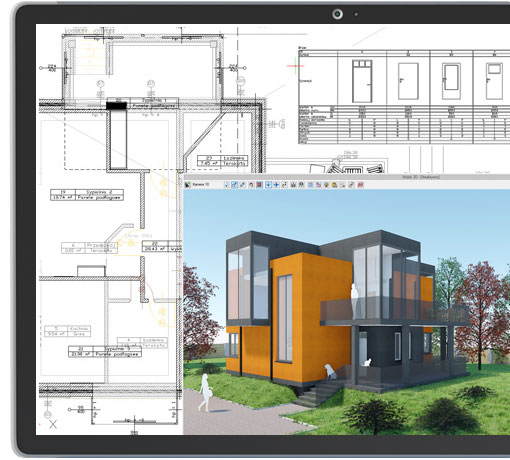

Χάρη στην τεχνολογία BIM που χρησιμοποιείται, ο σχεδιαστής που δημιουργεί τον αρχιτεκτονικό σχεδιασμό λαμβάνει αυτόματα ένα ψηφιακό μοντέλο του κτιρίου. Για το λόγο αυτό, η διαδικασία σχεδιασμού μπορεί να ελέγχεται συνεχώς με τη διαδραστική 3D προεπισκόπηση.

Αυτή η ενότητα επεκτείνει τις δυνατότητες του προγράμματος ArCADia BIM με προηγμένες λειτουργίες, πράγμα που σημαίνει ότι μέρος των επιλογών μοντελοποίησης κτιρίων είναι διαθέσιμες στο πρόγραμμα ArCADia BIM:

Ξεκινήστε Τώρα…

Χαρακτηριστικα BIM

ΑΡΧΙΤΕΚΤΟΝΙΚΗ

Επιλογή καθορισμένου ή σχεδιασμός οποιουδήποτε πολυστρωματικού τοίχου. Ενσωματωμένος κατάλογος κατασκευαστικών υλικών.
Τοποθέτηση παραθύρων και ξυλουργικών παραθύρων με παραμετρικό τρόπο. Εισαγωγή ξυλουργικών εργασιών.
Αυτόματη δημιουργία δωματίων από τα κλειστά περιγράμματα των τοίχων και των εικονικών τοίχων, προσδιορίζοντας ονόματα, λειτουργίες, θερμοκρασία και ζήτηση φωτισμού.
Καθορισμός σκάλας, σκάλας πολλαπλών επιπέδων, στροβιλιστής σκάλας σε οποιαδήποτε άποψη.
Τοποθέτηση αυτόματων οροφών στο περίγραμμα των κλειστών εξωτερικών τοίχων.
Δημιουργία ενός επιπέδου με δυνατότητα αντιγραφής επιλεγμένων στοιχείων.
Τοποθέτηση αυτόματης οροφής στο περίγραμμα των κλειστών εξωτερικών τοίχων. Τοποθέτηση παραθύρων οροφής και φεγγιτών.

Προηγμενες λειτουργιες της ενοτητας

ArCADia 11 BIM – Αρχιτεκτονικη

Τοίχοι

Η δυνατότητα μετασχηματισμού ενός σχεδίου 2D που δημιουργείται από πολυγραμμές ή γραμμές στο σχέδιο τοίχων ενός ή πολλαπλών στρώσεων, εικονικών τοίχων ή ενός σχεδίου θεμελίωσης.

Στοιχεία Μπάρας

  • Η τοποθέτηση κάθετων και κεκλιμένων χαλύβδινων στηλών.
  • Η εισαγωγή ενός οριζόντιου αντικειμένου από χάλυβα.
  • Η εισαγωγή ενός πλαισίου ράβδων από ένα αρχείο .f3d, το οποίο θεωρείται ως ένα στοιχείο, αλλά μπορεί να εκραγεί και να θεωρηθεί ως ένα στοιχείο ράβδου (να μετακινηθεί και να επεξεργαστεί χωριστά).
  • Η πολλαπλή εισαγωγή στοιχείων ράβδου με καθορισμένη ποσότητα, απόσταση και διεύθυνση εισαγωγής.

Ιδρύσεις

  • Η τοποθέτηση μιας ράβδου ή οποιασδήποτε επίπλωσης
  • Η προεπιλεγμένη βάση της λωρίδας εισάγεται μαζί με τους τοίχους, και η επιτόπια βάση μαζί με τις μονολιθικές στήλες.

Download Free Version

Σκάλες

  • Η δημιουργία μιας σπειροειδούς σκάλας που εισάγεται με ή χωρίς στύλο κατασκευής.
  • Η τοποθέτηση μοναδικών ράμπων ή ράμπων με προσγείωση.

Οροφές

  • Τοποθέτηση οροφών πολλαπλών επιφανειών με πλήρεις δυνατότητες επεξεργασίας (αλλαγές σε στέγες με κλίση ή μονόπλευρη, αλλαγές στο ύψος και κλίση του τοίχου του γονάτου για κάθε κλίση της στέγης ξεχωριστά).
  • Η τοποθέτηση παραθύρων και ανοιγμάτων στην οροφή.
  • Η τοποθέτηση των φεγγιτών.
  • Η εισαγωγή δομής ξυλείας από το πρόγραμμα 3DD3-Frame 3D (οι κλίσεις στέγης που εξάγονται στο R3D3-Frame 3D υπολογίζονται δομικά, ενώ ο σκελετός στέγης επιστρέφει στην ArCADia-ARCHITECTURE).
  • Η τοποθέτηση καταπακτών οροφής.
  • Αυτόματη ή χειροκίνητη εισαγωγή υδρορροών οροφής.
  • Η εισαγωγή σωλήνων αποστράγγισης που ανιχνεύουν αυτόματα το υδρορροή και το επίπεδο του εδάφους.
  • Αυτόματη ή χειροκίνητη εισαγωγή πλακιδίων ράχης.
  • Η τοποθέτηση καπακιών καμινάδας, καπακιών αερισμού και καυσαερίων.
  • Η τοποθέτηση προστατευτικών για το χιόνι: φράκτες χιονιού, θραυστήρες χιονιού και πώματα.
  • Η δυνατότητα ορισμού του τύπου μιας οροφής πριν από την εισαγωγή.
  • Η δυνατότητα τοποθέτησης ενός ηλιακού συλλέκτη στην οροφή.

Στερεά

  • Σχεδιάζοντας οποιοδήποτε σχήμα ενός στερεού με ένα καθορισμένο ύψος. Το στερεό μπορεί να χρησιμοποιηθεί περαιτέρω ως βεράντα, πλατφόρμα, μεσοπάτωμα και παρόμοια στοιχεία.
  • Η εισαγωγή ενός στερεού συγκεκριμένου πλάτους και ύψους, π.χ. ως δεσμευτικές δοκοί και δοκοί, συμπεριλαμβανομένης της δυνατότητας επιλογής ενός άξονα εισαγωγής ή ακμής.
  • Τα στερεά εισάγονται με ορθογώνιο περίγραμμα.
  • Έκδοση στερεών διαιρώντας τους και δημιουργώντας οποιαδήποτε ανοίγματα.

Παράθυρα & Πόρτες

Η τοποθέτηση παραθύρων διαφόρων μορφών (κυκλικών, τριγωνικών, με αψίδα κ.λπ.), συμπεριλαμβανομένης της δυνατότητας οριοθέτησης οριζόντιων και κατακόρυφων διαιρέσεων και καθορισμού της ορατότητας παραθύρων ή κοπής του ίδιου του ανοίγματος σε τοίχο με τη μορφή ειδικού παραθύρου.

Η τοποθέτηση μονόκλινων και διπλών τοξωτών θυρών, συμπεριλαμβανομένων πρόσθετων πλευρικών ή επάνω φωτιστικών, περιστρεφόμενων, ολισθαίνων, ταλαντευόμενων και θυρών εξόδου / θυρών εξόδου κινδύνου

Διατομή

  • Η αυτόματη δημιουργία μιας διατομής με την ένδειξη της γραμμής κοπής ενός κτιρίου, συμπεριλαμβανομένης της δυνατότητας ορισμού στοιχείων ορατών στην διατομή.
  • Ορίζοντας μια κλιμακωτή διατομή με οποιοδήποτε αριθμό πτυχών.
  • Η αυτόματη εισαγωγή των δοκών δακτυλίου, τοποθετώντας τους πάνω από το στρώμα φορτίου ενός τοίχου (με καθορισμένους τύπους στρώσεων τοίχων) στο κενό του δαπέδου.
  • Τα γραμμικά στοιχεία ορατά στην εγκάρσια τομή εισάγονται αυτόματα με το παράθυρο και την πόρτα.
  • Η διατομή μπορεί να ανανεώνεται αυτόματα ή χειροκίνητα για να επιταχύνει τις εργασίες στο σχέδιο.
  • Οι απόψεις μπορούν να εξουδετερωθούν, διατηρώντας ομάδες στοιχείων και υποστήριξη για το Project Manager.
  • Η δυνατότητα εμφάνισης διατομής τρισδιάστατων αντικειμένων. Η επιλογή είναι απενεργοποιημένη από προεπιλογή, η οποία μπορεί να αλλάξει από το παράθυρο του Project Manager μετά την ενεργοποίηση του λαμπτήρα.

Rendering

  • Ορισμός υλικών για κάθε στοιχείο στις ιδιότητές του.
  • Απλή ή προηγμένη απόδοση, συμπεριλαμβανομένης της δυνατότητας ορισμού όλων των απαραίτητων ρυθμίσεων (τύπος και θέση φωτισμού, μαλάκυνση σκίασης κλπ.).
  • Η νέα μέθοδος απόδοσης για υπαίθρια και εσωτερικούς χώρους (χαρτογράφηση φωτονίων).
  • Η δυνατότητα προβολής σε διαφορετικές προβολές: προβολές ημέρας και νύχτας.
  • Το παράθυρο απόδοσης είναι ανεξάρτητο από το πρόγραμμα ArCADia-ARCHITECTURE, το οποίο καθιστά δυνατή τη συνέχιση της εργασίας σε ένα σχέδιο, καθώς υπολογίζεται η απεικόνιση.
  • Πολλαπλή απόδοση, η οποία καταγράφει τις προβολές από προκαθορισμένες κάμερες.
  • Αποθήκευση της προβολής κτιρίου με απόδοση ως ενιαία σκηνή ή από επιλεγμένες κάμερες όπως ορίζεται στο πρόγραμμα.
  • Ανάλυση ημέρας με ημερομηνία και ώρα, καθιστώντας έτσι μια σκηνή στις ημέρες που μας ενδιαφέρουν.

Περιγραφή Στοιχείων

  • Αυτόματη διαστασιολόγηση ολόκληρου του σχεδίου δαπέδου επιλέγοντας γραμμές διαστάσεων (συνολικά εξωτερικά, εξωτερικά για προεξέχοντα στοιχεία, δωμάτια και τοίχους, παράθυρα και πλαίσια, καθώς και ανοίγματα).
  • Η αντιστοίχιση των διαστάσεων σε αντικείμενα, η οποία επιτρέπει την αυτόματη τροποποίηση μετά από κάθε επεξεργασία.
  • Η γωνιακή και ακτινική διαστασιολόγηση των τοίχων.
  • Διαστασιολόγηση που δείχνει τα μήκη των τοιχωμάτων.
  • Η δυνατότητα εισαγωγής ενός ύψους κηλίδων στο σχέδιο του δαπέδου και στην εγκάρσια διατομή.
  • Η δυνατότητα εισαγωγής μιας περιγραφής στοιχείων (στέγη, δάπεδο, τοίχος) τόσο στο σχέδιο όσο και σε διατομή. Πλήρης τροποποίηση των στοιχείων του καταλόγου, προσθήκη και αφαίρεση υλικών και αλλαγές στα υπάρχοντα υλικά.
  • Αυτόματη περιγραφή της δομής της οροφής, αριθμοδότηση στοιχείων με το μέγεθος και το μήκος της διατομής του απεικονιζόμενου στοιχείου.

Λίστες

  • Δημιουργούνται αυτόματα λίστες ξυλείας από την κατασκευή στέγης που έχουν εισαχθεί στο πρόγραμμα 3DD3-Rama 3D.
  • Περιοχή και κυβισμός.
  • Ο κατάλογος των επιφανειών οροφής, των εξαρτημάτων οροφής, των υλικών στέγης Ο κατάλογος των υλικών που χρησιμοποιούνται στο σχεδιασμό των αντικειμένων του συστήματος ArCADia BIM.
  • Ένας κατάλογος των στοιχείων που έχουν εισαχθεί, (ορίζονται στο σχέδιο και εισάγονται από το R3D3-Rama 3D).
  • Κατάλογος ψευδοροφών, ξεχωριστά για το ράφι, τα πάνελ και τα κρεμάστρες.

Δάπεδα & Οροφές

  • Η τοποθέτηση οποιουδήποτε δαπέδου / οροφής υποδεικνύοντας το σχήμα του.
  • Εισαγωγή ανοιγμάτων στην οροφή αυτόματα ή με το χέρι.
  • Η τοποθέτηση ενός δαπέδου στο έδαφος σε δωμάτια του χαμηλότερου επιπέδου.

Έκθεση στον ήλιο & Σκίαση

  • Δυνατότητα δημιουργίας αναφοράς σχετικά με τη διάρκεια έκθεσης στον ήλιο όλων ή επιλεγμένων δωματίων στο κτίριο.
  • Δυνατότητα προβολής της σκίασης των κτιρίων με τη δημιουργία μιας ταινίας από οποιαδήποτε κάμερα από τη λίστα.

Ανεμοδούριο

  • Η δυνατότητα εισαγωγής του συμβόλου και της κατεύθυνσης του βόρειου βέλους στην προβολή του εδάφους.
  • Ο ρυθμός ανέμου εξαρτάται από την ανάλυση του ήλιου, δίνονται οι συντεταγμένες της θέσης του έργου ή η πόλη εμφανίζεται στον κατάλογο, χάρη στην οποία η απόδοση υπολογίζεται στα δεδομένα θέσης και χρόνου.
